产品基础参数与适用工况

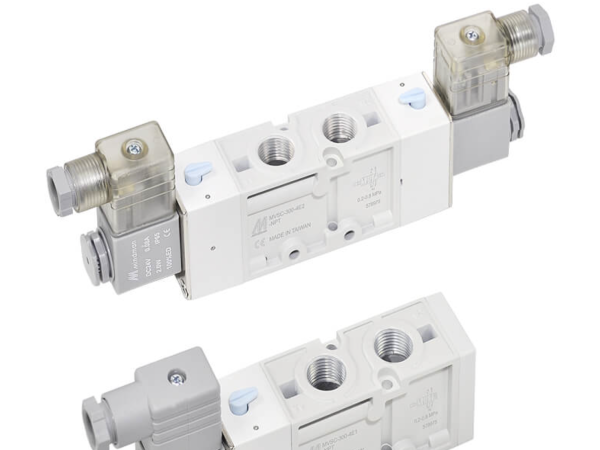

MVSC-300 是金器 Mindman 气动控制用电磁阀系列，以压缩空气为工作介质，分为 3 方口、5 方口两大阀体规格，覆盖二位、三位两种阀芯结构，型号区分 3E1、3E2、4E1、4E2 等品类，接口标配 Rc3/8 寸螺纹，可选 G、NPT 多种牙型。
常规型号工作气压 0.2~0.8MPa，三位阀承压区间为 0.3~0.8MPa，LP 外引导版本可实现 0~0.8MPa 低压使用，阀体耐压统一达 1MPa。产品环境适应温度 - 5℃~+50℃，环境无结冰即可稳定运行，阀芯应答时间控制在 50ms，通气有效截面积 25~35mm²，通气流量充沛，适配绝大多数中小型气动执行元件控制。线圈绝缘等级为 F 级，电压容许波动 ±10%，供电涵盖交直流多款规格：AC110V、AC220V、AC24V、DC12V、DC24V。
线圈分类与能耗设计
该系列线圈分为标准型、节能型、防爆型三类。标准 AC 线圈功耗 4.4~6.7VA，DC 常规线圈功耗 2~2.5W；DC24V 专属节能线圈启动功耗 2W，阀位保持阶段仅 0.5W，长期使用可大幅降低电能损耗。防爆型号满足 Ex mb IIC T4 Gb 防爆等级，出线线缆标配 3 米，适用于化工、粉尘等防爆场景。端子形式可选普通 DIN、带指示灯 L 型、防爆 E 型，节能款配套 KL 带灯端子，方便现场状态目视检查。
阀体结构与集成安装方案
阀体按功能细分单线圈（E1）、双线圈（E2），三位阀增设 C 中封、P 中压、R 中排三种中位机能；3E1 支持 NC 常闭、NO 常开定制。阀体可单体安装，也可搭配 3B（3 通底座）、5B（5 通底座）汇流连座集成装配。连座尺寸遵循固定公式：P=(座数 - 1)×31+40、L=(座数 - 1)×31+50，3B 底座最大适配 12 联座，5B 底座常规 17 联以内，超规格需定制生产。
MVSC-300 集成化程度高，标准化螺纹与安装孔位降低装配成本，丰富的电压、牙口、机能选型可匹配自动化流水线、机床、橡塑设备等多行业气动回路。完善的防爆、节能选配，兼顾通用工况与特殊严苛环境，是中小型气动控制系统主流换向阀产品。
