产品概述

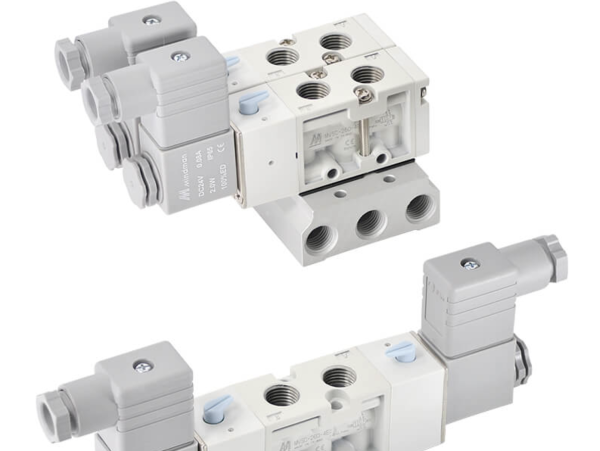

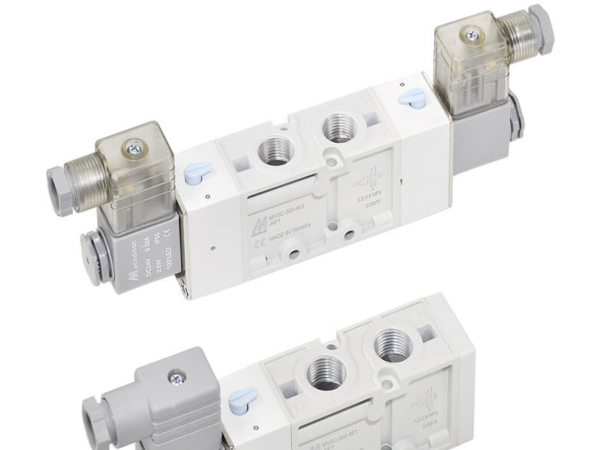

MVSC-260 是金器 Mindman 旗下气动电磁阀主力系列，作为五通换向气动控制元件，广泛应用于自动化生产线、气动夹具、输送设备等气动控制系统。产品划分单体阀与集成连座阀两大品类，依托标准化型号编码体系，可按需选配线圈、牙口、驱动形式，兼顾通用性与定制化需求，是中小型气动回路常用控制阀。
型号编码与选型规则
产品型号分段定义，阀体型号格式为 MVSC－260－4E2C－AC110－L－LP－G，每段代码对应产品参数。4 代表五通结构，E1 为单线圈二位阀、E2 为双线圈三位阀；三位阀后缀 C、P、R 分别代表中封、中压、中泄三种中位机能。
接线端子区分常规 DIN、带指示灯 L、防爆 E、节能 KL 四类；气源驱动分标准内导与 LP 外导结构；接口螺纹可选 Rc、G、NPT 三种规格。配套汇流连座以 MVSC-260-5B3 标注，连座数量 1～10 为常规现货，11 联以上需定制生产。
核心技术参数与性能指标
介质限定为压缩空气，常规工作压力 0.2～0.8MPa，LP 外导款适用压力 0～0.8MPa，耐压 1MPa。阀体通径 1/4 英寸，有效流通截面积 16~18mm²，阀芯换向应答时间 40ms，环境适用温度 - 5℃~+50℃。
供电覆盖 AC12/24/110/220V、DC12/24V，电压波动耐受 ±10%。线圈功耗分标准版与 DC24V 节能款，节能型启动功率 2W，保持功耗降至 0.5W；防爆线圈达 Ex mb IIC T4 Gb 等级，出线标配 3 米线缆。重量方面，单阀二位款 203g、三位阀 322~327g，汇流板重量遵循 73n+51 计算公式。
结构规格与安装应用
阀体统一 Rc1/4 主气口、Rc1/8 控制口，产品附带标准化安装孔位。汇流连座尺寸随阀位数量线性变化，单联总长 37mm，每增加一联长度增加 27mm，便于多路阀集成安装，节省设备安装空间。
依托完备流量曲线数据，该阀在 0.2~0.8MPa 工况下流量稳定，适配中小型气缸往复控制。凭借多规格线圈、螺纹、中位机能选配优势，既能单体独立安装，也可多路集成模组化装配，适配普通工况与防爆、低压外导等特殊工业场景。
