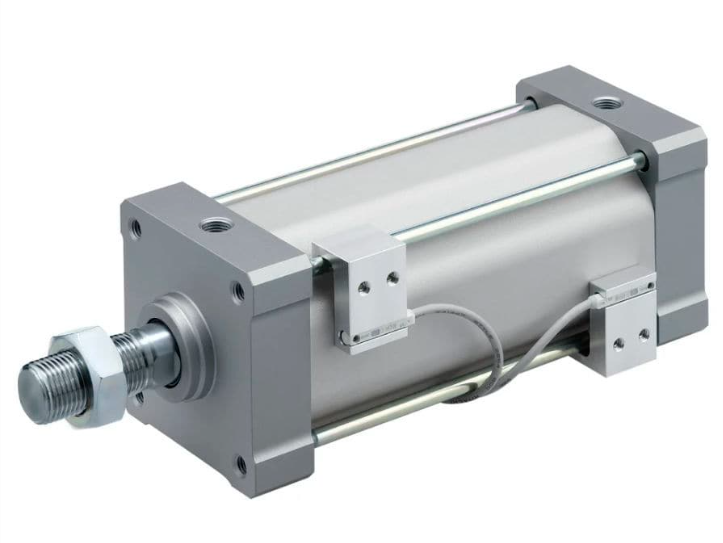

SMC MB-X3155 系列紧凑型标准气缸

发布时间：2026年6月4日 分类：行业资讯 浏览量：181

MB-X3155 系列定位于空间优先型通用标准气缸，是 SMC"低压化・省气・小型轻量化" 战略的重要产品之一。它针对现代工业设备日益紧凑的设计趋势，通过创新的结构设计，在不牺牲性能和可靠性的前提下，显著减小了气缸的安装空间和运动惯量，帮助用户实现设备的小型化和节能化升级。
该系列与同系列的 MB-X3157（双倍出力型）共同构成了 SMC 方形端盖气缸的特殊规格产品线，分别满足 "空间优先" 和 "出力优先" 两种不同的应用需求。
1.革命性正八边形活塞设计
  • 采用正八边形活塞替代传统圆形活塞，在保持相同有效受压面积和输出力的同时，大幅减小了气缸的外形尺寸
  • 与标准 MB 系列 ø40 行程 50 气缸相比：
    • 重量减轻35%（750g→487g）
    • 全长缩短16%（189mm→158mm）
    • 高度和宽度各减小10%（52mm→47mm）
  • 降低运动惯量，提升响应速度和设备运行效率，同时减轻设备整体负载
2. 免调节复合缓冲系统
  • 采用不可调节气缓冲 + 内置橡胶垫缓冲的复合缓冲结构
  • 无需人工调节缓冲阀，简化安装调试流程，降低维护成本
  • 内置橡胶缓冲垫有效吸收活塞运动末端的冲击能量，显著减小金属撞击噪音
  • 缓冲性能稳定可靠，适用于大多数中等速度和负载的应用场景
3. 灵活的磁性开关安装
  • 气缸4 个侧面均可安装小型磁性开关，采用拉杆式安装方式
  • 兼容 SMC D-M9□系列小型磁性开关，满足位置检测需求
  • 安装位置灵活，不受设备结构限制，便于自动化系统集成
4. 优化的结构设计
  • 端盖采用特殊形状设计，有利于减少异物堆积，提高在粉尘环境中的适应性
  • 采用优质密封材料，实现不给油式运行，减少维护工作量
  • 符合 RoHS 环保标准，适用于各类工业环境
