产品概述与基础参数

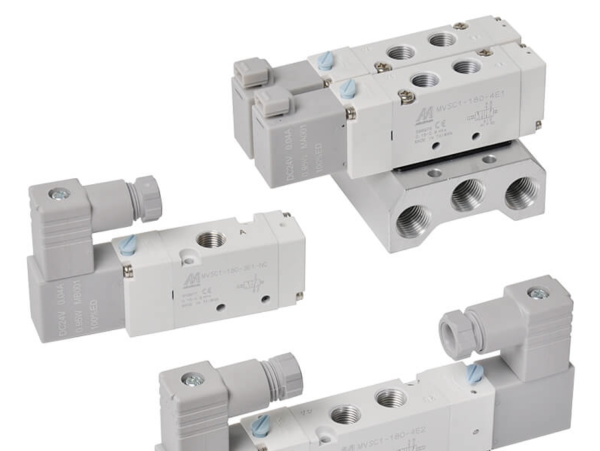

MVSC1-180 是 Mindman 金器旗下主流气动电磁阀系列，广泛应用于气动自动化控制回路，分为 3E1、3E2、4E1、4E2、4E2 C.P.R 五大规格，涵盖三口二位、五口二位、五口三位多种阀体结构，气源介质限定为压缩空气，标准接管规格 1/8 寸，螺纹可选 Rc、G、NPT 三种制式。
该系列工作压力分常规与低压（LP）两类，常规型号工作压力 0.15~0.8MPa，三位阀 4E2C.P.R 为 0.2~0.7MPa；低压版本可在 0MPa 起始压力区间运行，全系列耐压统一 1MPa，适配绝大多数通用气动设备工况。环境适用温度 - 5℃~+50℃，避免结冰环境使用，供电覆盖 AC110V、AC220V、DC12V、DC24V，电压浮动允许 ±10%，线圈绝缘等级 F 级，电气安全性能可靠。
性能与线圈选型特点
响应与功率区分
产品分标准款与高速款两种线圈配置。标准线圈功耗 AC1.12VA、DC0.95W；高速线圈功耗提升至 AC2.5VA、DC2.5W，动作响应更快，高速型交流最快 31ms、直流 20ms。说明书特别标注：高速型线圈不可连续通电超 30 分钟，选型需留意连续工作工况限制。不同型号阀体自重 90g~143g，体积小巧便于集成安装。
中位结构差异化
4E2C.P.R 为三位五通定制阀体，C 代表中位封闭、P 中位进气、R 中位排气，三种中位机能满足气缸中停、中压、泄压等不同控制需求，是自动化夹具、升降设备常用选型。3E1 支持常闭 NC、常开 NO 两种阀体结构，适配单向通断控制场景。
集成底座与配套配件
汇流连座规格
配套 3B、5B 两种汇流底座，3B 适配三口阀、5B 适配五口阀，单体底座基准尺寸固定，每增加一位底座长度递增 19mm，1~10 位现货供应，11 位以上需定制生产。底座气源接口统一 Rc1/4，可实现多阀集中供气，节省布管空间。
接线附件配置
接线分为 DIN 端子、水平插座（H）出线两类，H 型可加装指示灯，配套 MVDY 系列引线配件，导线长度可选 500mm、1m、2m、3m，方便设备走线布局。
